貼片電容規格大盤點
任何產品都是有一定規格尺寸的，而貼片電容也不例外，對于這樣的產品來說，其規格選擇是至關重要的。不同需求所適用的規格是不同的，因此在采購電容的時候必須要結合實際需求來選擇適合的規格。今天就帶大家一起來了解一下貼片電容規格有哪些。

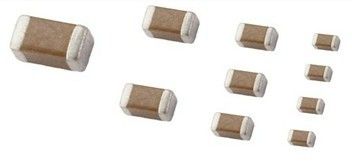

貼片電容是目前用量比較大的常用元件，就貼片電容來講有NPO、X7R、Z5U、Y5V等不同的規格，不同的規格有不同的用途。
對于NPO來說，是一種最常用的具有溫度補償特性的單片陶瓷電容器。NPO電容器是電容量和介質損耗最穩定的電容器之一。
而X7R電容器被稱為溫度穩定型的陶瓷電容器。當溫度在-55℃到125℃時其容量變化為15%，需要注意的是此時電容器容量變化是非線性的。X7R電容器的容量在不同的電壓和頻率條件下是不同的，它也隨時間的變化而變化，大約每10年變化1%ΔC，表現為10年變化了約5%。
除此之外則是Z5U電容器稱為"通用"陶瓷單片電容器。盡管它的容量不穩定，由于它具有小體積、等效串聯電感(ESL)和等效串聯電阻(ESR)低、良好的頻率響應，使其具有廣泛的應用范圍。尤其是在退耦電路的應用中。而Y5V電容器是一種有一定溫度限制的通用電容器，在-30℃到85℃范圍內其容量變化可達22%到-82%。Y5V的高介電常數允許在較小的物理尺寸下制造出高達4.7μF電容器。
以上這些就是YTX小編為大家?guī)淼馁N片電容規格介紹。通過以上的介紹大家是否對貼片電容規格有更深刻的了解了呢？
