N76E003之串口

關鍵字：新唐單片機 N76E003 發布時間：2019-05-22

N76E003包含兩個具備增強的自動地址識別和幀錯誤檢測功能的全雙工串口。由于兩個串口的控制位是一樣的，為了區分兩個串口控制位，串口1的控制位以“_1”結尾（例如SCON_1）。下述詳例以串口0為例。
每個串口都有一種同步工作模式：模式0。三種全雙工異步模式：模式1，2，和3，這意味著收發可以同時連續進行。串口接收帶有接收緩存，意味著在接收的前一個數據在被讀取之前，串口就能接收第二個數據。接收和發送都是對SBUF進行操作訪問，寫入SBUF數據將直接傳到發送寄存器，而讀取SBUF是訪問一個具有獨立物理地址的接收寄存器。串口共有4種操作模式，任何一種模式，任何以操作SBUF的指令都將開始一次傳輸。注意，在使用串口功能前，串口所用管腳P0.7及 P0.6 (RXD 及 TXD引腳) 或者 P0.2及 P1.6 (RXD_1 及 TXD_1)必須先置1。N76E003提供更靈活的管腳配置，可將串口0的TXD及RXD通過UART0PX (AUXR1.2)更改位置。









13.1 模式 0
模式0是與外部設備進行同步通信的方式。在該模式下，串行數據由RXD腳進行收發，而TXD 腳用于產生移位時鐘。這種方式下是以半雙工的形式進行通信，每幀接收或發送8位數據。數據的最低位被最先發送或接收，波特率設置為FSYS/12(SM2 (SCON.5) 為 0) 或 FSYS/2 （SM2 為 1）。無論發送或接收數據，串行時鐘將一直由MCU產生，因此串口模式 0 為主機模式。圖13?1 顯示串口模式0傳輸時序圖



如圖所示，數據由雙向RXD引腳進行收發，TXD引腳用來輸出移位時鐘。串口用移位時鐘來一位位接收/發送數據與其他串口通訊。數據移入移出由最低位開始，波特率等于TXD的移位時鐘頻率。







向SBUF的寫入數據將會開啟發送，此時移位時鐘啟動數據從RXD腳串行移出，直至8位數據傳輸完成。傳輸標志位TI (SCON.1) 置 1表示 1 個字節數據傳輸完成。
當REN (SCON.4)=1 且 RI(SCON.0)=0 時串口開始接收數據。該條件告訴串口控制器有數據要移位進入。這個過程將持續到8位數據接收完畢，然后接收標志RI將置1。用戶可以清零RI，以觸發接收下一字節數據。



13.2 模式 1
模式1為異步全雙工的工作方式。異步通訊模式通常用于PC間，調制解調器和其它類似接口間通訊。模式1下，10位數據通過TXD發送，通過RXD接收。10位數據組成如下：起始位（邏輯0），8位數據（最低位在前），停止位（邏輯1）。波特率由定時器1決定， SMOD (PCON.7) 設置為1可使波特率加倍.圖13?2為串口模式1發送和接收的時序圖.

向SBUF寫入數據開始傳輸，傳輸發生在TXD引腳上。首先是開始位，隨后是8位數據位，最后是停止位。停止位出現后，TI（SCON.1）將置1 表示一個字節傳輸完成，所有位的傳輸速度取決于波特率。
當波特率發生器激活且REN(SCON.4) =1時，系統可以隨時開始接收操作，當RXD腳上偵測到1到0的跳變時，數據將開始被采樣并根據波特率的時鐘頻率接收，停止位必須符合一定的條件，接收到數據才能裝載到SBUF：

1. RI (SCON.0) = 0

2. 要么SM2 (SCON.5) = 0, 要么接收到停止位STOP= 1，同時SM2 = 1且被尋址“Given”或符合廣播地址（Broadcast address）匹配時。詳見 13.7 多機通訊 和 13.8 自動地址識別。
如果上述條件滿足，SBUF將加載到接收數據，RB8（SCON.2）為停止位，和RI將被置1，如果條件不滿足，RI保持為0，沒有數據加載。完成接收過程后，串口控制器將等待RXD腳上出現另一個1-0傳輸以開始新的數據接收。

13.3 模式 2
模式2為全雙工異步通信, 與模式1不同的是，模式2是11位收發。數據由起始位（邏輯0），8位數據（最低位在前），第9位數據（TB8或RB8）和停止位(邏輯1)組成。第9位做奇偶校驗位或多機通信時用來區分?jǐn)?shù)據和地址。波特率是系統時鐘頻率的1/32 或1/64，由 SMOD位(PCON.7)來配置。圖13?3 指示串口模式2的傳輸時序。



向SBUF中寫入數據啟動TXD引腳發送，首先是開始位，然后是8位數據和TB8（SCON.3），最后是停止位，停止位發送后，TI將置位標志傳輸完成。
當REN=1時，串口可進行接收操作。RXD上的下降沿表示接收過程開始，數據根據所配置波特率進行采樣和接收。停止位必須符合一定的條件，接收到數據才能裝載到SBUF：

1. RI (SCON.0) = 0,

2. 要么SM2(SCON.5) = 0, 要么9th位 = 1同時 SM2 = 1且被尋址“Given”或符合廣播地址（Broadcast address）匹配。詳見 13.7 多機通訊 和 13.8 自動地址識別。
如果上述條件滿足，則第9位數據進入RB8(SCON.2)，8位數據進入SBUF，且RI置位。否則數據將不會裝載，且RI保持為0。完成接收過程后，串口控制器等待RXD腳上的另一個1-0跳變以開始新的數據接收。
13.4 模式 3
除波特率外模式 3與模式 2相同。模式3采用定時器1的溢出率作為波特率時鐘。圖13?3 模式3的傳輸時序，與模式2沒有不同。

13.5 波特率
串口的不同模式的波特率時鐘源和速度是完全不同的。詳見表 13–3. 用于設定不同的波特率。
在模式1或模式3，串口0的波特率時鐘源可通過BRCK (T3CON.5)選擇定時器1或定時器3。對于串口1，只有采用定時器3作為唯一的時鐘源。

當采用定時器1作為波特率發生器，需要關閉定時器1中斷。定時器1可配置為計數器或是定時器，三種工作模式都可以。典型應用中，會配置為定時器工作在自動重裝載模式（定時器模式2）。如果采用定時器3作為波特率發生器，同樣也需要關閉定時器3中斷。

模式1和模式3的波特率是可變的，取決于定時器1或2（003芯片）的溢出速率，就是說定時器1每溢出一次，串口發送一次數據。那么我們?cè)趺慈ビ?jì)算這兩個模式的波特率設置時相關的寄存器的值呢？可以用公式去計算。

13.6 幀錯誤檢測
幀錯誤檢測用于異步模式 (模式 1, 2 和 3)。當由于總線干擾或爭奪，導致沒有檢測到有效的停止位時，將發生幀錯誤。串口可以檢測幀錯誤，并通過軟件提示出錯。

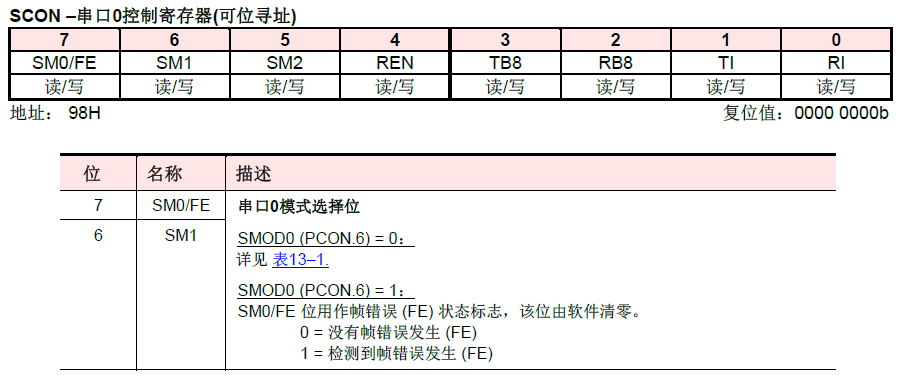

FE為幀錯誤標志，位于SCON第7位，這個位正常被用作為SM0 。當SMOD0 (PCON.6)置1時，幀錯誤檢測功能打開，它作為FE標志。SM0和FE其實是相互獨立的標志位。
當幀錯誤發生時，F(xiàn)E標志由硬件置位。如果必要，F(xiàn)E可在串口中斷程序中檢測。注意在對FE標志位進行讀寫時，同時SMOD0必須為1。如果FE被置位，那么下次即使接收到的正確數據幀也不會將其清除。對該位的清除必須由軟件來完成。



13.7 多機通訊
N76E003串口支持多機通訊，可讓一個主機（master device）向多個從機（slave device）發送多幀序列信息。在同一串行線上使用該功能過程中不需要中斷其它從機設備工作。該功能只能在模式2或模式3下進行。用戶設置SM2(SCON.5)為1打開這個功能，以便當一個數據幀接收后，當?shù)?位為1時，串口中斷將產生（模式2下，第9位為停止位）。當SM2為1時，如果第9位為0，不會發生中斷。在該情況下，第9位能簡單的把從機地址和數據分開。
當主機需要向多個從機中的一個發送數據時，首先需要發送目標從機的地址。注，地址字節與數據字節是不同的：在地址字節中，第9位為1。而數據字節中第9位為0。地址字節會觸發所有從機，而每臺從機檢查接收到的

地址是否與自身匹配。地址匹配的從機，清除SM2，準備接收數據；未被尋址到的從機的SM2 必須保持，從而系統會持續工作，同時忽略接收數據。.
配置多機通信步驟如下：
1. 設置所有設備(主機與從機)為串口模式2或3；
2. 所有從機 SM2 位置為1；
3. 主機傳輸協議：
– 第一個字節：地址，目標從機地址 (第9位 = 1)
– 下一個字節：數據， (第9位 = 0)。
4. 當目標從機接收到第一個字節, 因?yàn)榈?位數據為1所有從機將中斷。目標從機比較自身地址并且清SM2 位等待接收后面的數據。其它從機則繼續正常運行。

5. 接收到所有數據后，置 SM2 為 1 等待下一地址。
SM2 在模式 0 下無效。若 SM2 置 1，模式1可用于檢測有效的停止位。同時將不會產生中斷除非有效停止位已經接收。
13.8 自動地址識別
自動地址識別功能提高了多機通訊功能，允許UART通過硬件比較，來識別特別的地址信息在接收的比特流中。該功能可以節省軟件識別地址而所占用的程序空間，僅當串口識別到自身地址時，接收器置位RI位并請求中斷。當多機通信特征使能時（SM2置位），就使能自動地址識別。
如果需要，用戶可以在模式1下使能自動地址識別功能。在這種配置下，停止位取代第九位的數據位。僅當接收命令的幀地址與器件地址匹配和有效的停止位時，RI置位。

使用自動地址識別功能，允許一個主機通過從機地址選擇性與一個或幾個從機通信。所有從機可以通過“廣播”地址聯系。有兩個特殊功能寄存器用于定義從機地址 SADDR和從機地址掩碼SADEN。 SADEN 用于定義SADDR的哪些位被用，哪些位不必關心. SADEN掩碼可以與SADDR以“邏輯與”的方式以創建每個從機的“Given” 地址。使用 “Given”地址允許多從機被識別。



下列范例用以說明該功能的靈活應用
范例 1, 從機 0：
SADDR = 11000000b
SADEN = 11111101b
Given = 110000X0b
范例 2, 從機 1:
SADDR = 11000000b
SADEN = 11111110b
Given = 1100000Xb
在上面的例子中SADDR是相同的，SADEN的數據用于區分兩個從機。從機0要求位0為” ”而忽略位1，從機1要求位1為” ”而位0被忽略。一個從機0唯一的地址11000010B，由于從機1要求位1為0。一個從機1唯一的地址將自1位11000001b將排除從機0。這兩個從機可以選擇在同一時間，地址位0 = 0（從機0）和第1位= 0（從機1）。因此，使用廣播地址(Boadcast address) 11000000b就可以同時尋址。
更復雜應用可用于排除從機0之后，選擇從機1或2：

范例 1, 從機 0:
SADDR = 11000000b
SADEN = 11111001b
Given = 11000XX0b
范例 2, 從機 1:
SADDR = 11100000b
SADEN = 11111010b
Given = 11100X0Xb
范例 3, 從機 2:
SADDR = 11000000b
SADEN = 11111100b
Given = 110000XXb
在上面的例子中，3個從機的分別是在地址的低3位。從機0要求位0 = 0，它可用11100110b解決。從機1要求位1= 0，它可用11100101b識別。從機2要求位2= 0，其獨立的地址是11100011b。要選擇從機0和1，去除從機2，可使用地址11100100b，因?yàn)樗潜匾牡?位= 1來排除從機2。
每個從機的“廣播”地址的計算是通過邏輯或SADDR和SADEN。結果中的零位被視為“無關”位。例如：

SADDR = 01010110b
SADEN = 11111100b
Broadcast = 1111111Xb
使用“無關”位可在廣播模式下，提供更靈活的應用。不過在大部分應用條件下，廣播地址全部使用FFH。
復位后，SADDR和SADEN初始化為00H。這將對于所有“無關”地址產生一個“Given”地址，以及一個“廣播”地址對應所有XXXXXXXXb地址（所有“無關”位）。這樣有效地禁止了自動尋址模式，允許微控制器保持標準串口模式而不使用這個功能。

N76E003屬于增強型51內核單片機，一般這種都是提供簡單的串口UART使用的。
那么我們先看這個單片機一共幾個串口。
手冊中提到：N76E003包含兩個具備增強的自動地址識別和幀錯誤檢測功能的全雙工串口。也就是2個串口。分別叫串口0和串口1.
我們也可以從手冊發現每個串口具備4種模式，見下表

官方有提供的例程來操作這兩個串口，全部是最常用的模式1
串口0可以使用定時器1或者定時器3產生波特率，并提供了對應的收發函數
串口1可以使用定時器3產生波特率，并提供了對應的收發函數。
基本上大家也用不上其他模式的。常規的應用足夠了，我至今還沒有用過串口的其他模式。
如果需要，可以參考這個庫函數進行對應的寄存器修改。

關于波特率，我在定時器的博客上有描述



#include "N76E003.h"
#include "Common.h"
#include "Delay.h"
#include "SFR_Macro.h"
#include "Function_define.h"

/******************************************************************************
 * FUNCTION_PURPOSE: Serial interrupt, echo received data.
 * FUNCTION_INPUTS : P0.7(RXD) serial input
 * FUNCTION_OUTPUTS: P0.6(TXD) serial output
 * Following setting in Common.c
 ******************************************************************************/
#if 0
//void InitialUART0_Timer1(UINT32 u32Baudrate)    //T1M = 1, SMOD = 1
//{
//        P06_Quasi_Mode;
//        P07_Quasi_Mode;
//
//    SCON = 0x52;     //UART0 Mode1,REN=1,TI=1
//    TMOD |= 0x20;    //Timer1 Mode1
//
//    set_SMOD;        //UART0 Double Rate Enable
//    set_T1M;
//    clr_BRCK;        //Serial port 0 baud rate clock source = Timer1

//
//#ifdef FOSC_160000
//    TH1 = 256 - (1000000/u32Baudrate+1);               /*16 MHz */
//#endif
//    set_TR1;
//}
////---------------------------------------------------------------
//void InitialUART0_Timer3(UINT32 u32Baudrate) //use timer3 as Baudrate generator
//{
//        P06_Quasi_Mode;
//        P07_Quasi_Mode;
//
//    SCON = 0x52;     //UART0 Mode1,REN=1,TI=1
//    set_SMOD;        //UART0 Double Rate Enable
//    T3CON &= 0xF8;   //T3PS2=0,T3PS1=0,T3PS0=0(Prescale=1)
//    set_BRCK;        //UART0 baud rate clock source = Timer3

//#ifdef FOSC_160000
//    RH3    = HIBYTE(65536 - (1000000/u32Baudrate)-1);          /*16 MHz */
//  RL3    = LOBYTE(65536 - (1000000/u32Baudrate)-1);            /*16 MHz */
//#endif
//    set_TR3;         //Trigger Timer3
//}
#endif

/*******************************************************************************
 * FUNCTION_PURPOSE: Main function
 ******************************************************************************/
void main (void)
{

#if 0
    InitialUART0_Timer1(9600);           //UART0 Baudrate initial,T1M=0,SMOD=0
    while(1)
    Send_Data_To_UART0(0x55);
#else
        InitialUART0_Timer3(115200);
    while(1)
    Send_Data_To_UART0(0x55);
#endif



}

//void InitialUART0_Timer1(UINT32 u32Baudrate)    //T1M = 1, SMOD = 1
//{
//        P06_Quasi_Mode;
//        P07_Quasi_Mode;
//
//    SCON = 0x52;     //UART0 Mode1,REN=1,TI=1
//    TMOD |= 0x20;    //Timer1 Mode1
//
//    set_SMOD;        //UART0 Double Rate Enable
//    set_T1M;
//    clr_BRCK;        //Serial port 0 baud rate clock source = Timer1

//
//#ifdef FOSC_160000
//    TH1 = 256 - (1000000/u32Baudrate+1);               /*16 MHz */
//#endif
//    set_TR1;
//}





SCON = 0x52; //01010010 SM0=0,SM1=1即為模式一，REN=1,打開串口0在模式1，2或3模式下的接收功能。TI=1串口發送中斷標志位，在發送到數據最后一位后由硬件置位。當串口0中斷使能，將執行中斷服務程序。該位必須由軟件來清除。

 TMOD |= 0x20;    //Timer1 Mode2
set_SMOD;
#define set_SMOD PCON |= SET_BIT7
#define SET_BIT7        0x80
#define set_T1M     CKCON   |= SET_BIT4
#define set_BRCK T3CON |= SET_BIT5
#ifdef FOSC_160000
    TH1 = 256 - (1000000/u32Baudrate+1);               /*16 MHz */
#endif
#ifdef FOSC_166000
    TH1 = 256 - (1037500/u32Baudrate);         		     /*16.6 MHz */
#endif
    set_TR1;
set_TI;						//For printf function must setting TI = 1
}

方式1的波特率=      即   （2^smod /32）*T1的溢出率，即  (（2^smod /32）*16000000)/(256-x)
通常都是固定的，一般都是根據所使用的波特率來求定時器初值。
TH1 = 256 - (1000000/u32Baudrate+1);
256-TH1-1=1000000/u32Baudrate

u32Baudrate=1000000/(256-TH1-1)
set_TR1;


set_TI;	//For printf function must setting TI = 1
void Send_Data_To_UART0 (UINT8 c)
{
    TI = 0;
    SBUF = c;
    while(TI==0);
}
 下面這個是一個串口零模式1的小案例
#include <stdio.h>
#include "N76E003.h"
#include "Common.h"
#include "Delay.h"
#include "SFR_Macro.h"
#include "Function_Define.h"

/******************************************************************************
 * FUNCTION_PURPOSE: Serial interrupt, echo received data.
 * FUNCTION_INPUTS : P0.7(RXD) serial input
 * FUNCTION_OUTPUTS: P0.6(TXD) serial output
 * Following setting in Common.c
 ******************************************************************************/
#if 0
//void InitialUART0_Timer1(UINT32 u32Baudrate)    //T1M = 1, SMOD = 1
//{
//        P06_Quasi_Mode;
//        P07_Quasi_Mode;
//
//    SCON = 0x52;     //UART0 Mode1,REN=1,TI=1
//    TMOD |= 0x20;    //Timer1 Mode1
//
//    set_SMOD;        //UART0 Double Rate Enable
//    set_T1M;
//    clr_BRCK;        //Serial port 0 baud rate clock source = Timer1

//
//#ifdef FOSC_160000
//    TH1 = 256 - (1000000/u32Baudrate+1);               /*16 MHz */
//#endif
//    set_TR1;
//}
////---------------------------------------------------------------
//void InitialUART0_Timer3(UINT32 u32Baudrate) //use timer3 as Baudrate generator
//{
//        P06_Quasi_Mode;
//        P07_Quasi_Mode;
//
//    SCON = 0x52;     //UART0 Mode1,REN=1,TI=1
//    set_SMOD;        //UART0 Double Rate Enable
//    T3CON &= 0xF8;   //T3PS2=0,T3PS1=0,T3PS0=0(Prescale=1)
//    set_BRCK;        //UART0 baud rate clock source = Timer3

//#ifdef FOSC_160000
//    RH3    = HIBYTE(65536 - (1000000/u32Baudrate)-1);          /*16 MHz */
//  RL3    = LOBYTE(65536 - (1000000/u32Baudrate)-1);            /*16 MHz */
//#endif
//    set_TR3;         //Trigger Timer3
//}
#endif

void DelayTime(UINT32 u32CNT)
{
    UINT32 i;
    i=u32CNT;
    while(i--);


}


/*******************************************************************************
 * FUNCTION_PURPOSE: Main function
 ******************************************************************************/
void main (void)
{

#if 1
    InitialUART0_Timer1(9600);                        //UART0 Baudrate from Timer1
    while(1)
        {
      Send_Data_To_UART0(0x33);

            Timer0_Delay1ms(500);//Ñóê±500mS

        }
#else
        InitialUART0_Timer3(115200);                    //UART0 Baudrate from Timer3
    while(1)
        {
            Send_Data_To_UART0(0x55);
            Timer0_Delay1ms(500);   //Ñóê±500mS
        }
#endif




}
 串口0可選定時器3或定時器1，我們?cè)倏匆幌，串口?模式三
模式2為全雙工異步通信, 模式2是11位收發。數據由起始位（邏輯0），8位數據（最低位在前），第9位數據（TB8或RB8）和停止位(邏輯1)組成。第9位做奇偶校驗位或多機通信時用來區分?jǐn)?shù)據和地址。波特率是系統時鐘頻率的1/32 或1/64，由 SMOD位(PCON.7)來配置。圖13?3 指示串口模式2的傳輸時序。
串口零模式三 要采用定時器1做時鐘。
#include "N76E003.h"
#include "SFR_Macro.h"
#include "Common.h"
#include "Delay.h"
#include "Function_define.h"

#define BUFFER_SIZE        16
UINT8  UART_BUFFER[BUFFER_SIZE],temp;
UINT16 u16CNT=0,u16CNT1=0;
bit riflag;


/**
 * FUNCTION_PURPOSE: serial interrupt, echo received data.
 * FUNCTION_INPUTS: P0.7(RXD) serial input
 * FUNCTION_OUTPUTS: P0.6(TXD) serial output
 */
void SerialPort0_ISR(void) interrupt 4
{
    if (RI==1)
    {                                       /* if reception occur */
        clr_RI;                             /* clear reception flag for next reception */
        UART_BUFFER[u16CNT] = SBUF;
        u16CNT ++;
                riflag =1;
    }
    if(TI==1)
    {
        clr_TI;                             /* if emission occur */
    }
}

/************************************************************************************************************
*    Main function
************************************************************************************************************/
void main (void)
{
        P12_PushPull_Mode;
        P06_Quasi_Mode;
        P07_Quasi_Mode;

        SCON = 0xD0;            // Special setting the mode 3 and
        TMOD |= 0x20;        //Timer1 Mode1

    set_SMOD;            //UART0 Double Rate Enable
    set_T1M;             //sys clk
    clr_BRCK;            //Serial port 0 baud rate clock source = Timer1
        TH1 = 256 - (1000000/115200+1);               /*16 MHz */
        set_TR1;

        set_RB8;                    //This bit is for setting the stop bit 2 high/low status,

        clr_TI;
    set_ES;           //enable UART interrupt
    set_EA;           //enable global interrupt

    while(1)
        {
            if (riflag)
            {
                P12 = ~P12;        //In debug mode check UART_BUFFER[u16CNT] to check receive data
                riflag = 0;
            }
        }

}

接下來，是串口一，對于串口1，只有采用定時器3作為唯一的時鐘源。

#include "N76E003.h"
#include "Common.h"
#include "Delay.h"
#include "SFR_Macro.h"
#include "Function_define.h"

#define BUFFER_SIZE        16
UINT8  UART_BUFFER[BUFFER_SIZE],temp;
UINT16 u16CNT=0,u16CNT1=0;
bit riflag;

/******************************************************************************
 * FUNCTION_PURPOSE: Serial port 1 interrupt, echo received data.
 * FUNCTION_INPUTS : P0.2(RXD) serial input
 * FUNCTION_OUTPUTS: P1.6(TXD) serial output
 * Following setting in Common.c
 ******************************************************************************/
#if 0
//void InitialUART1_Timer3(UINT32 u32Baudrate) //use timer3 as Baudrate generator
//{
//        P02_Quasi_Mode;        //Setting UART pin as Quasi mode for transmit
//        P16_Quasi_Mode;        //Setting UART pin as Quasi mode for transmit
//
//      SCON_1 = 0x50;       //UART1 Mode1,REN_1=1,TI_1=1
//    T3CON = 0x08;       //T3PS2=0,T3PS1=0,T3PS0=0(Prescale=1), UART1 in MODE 1
//        clr_BRCK;
//
//#ifdef FOSC_160000
//        RH3    = HIBYTE(65536 - (1000000/u32Baudrate)-1);          /*16 MHz */
//        RL3    = LOBYTE(65536 - (1000000/u32Baudrate)-1);            /*16 MHz */
//#endif
//#ifdef FOSC_166000
//        RH3    = HIBYTE(65536 - (1037500/u32Baudrate));              /*16.6 MHz */
//        RL3    = LOBYTE(65536 - (1037500/u32Baudrate));                /*16.6 MHz */
//#endif
//    set_TR3;         //Trigger Timer3
//}
#endif

void SerialPort1_ISR(void) interrupt 15
{
    if (RI_1==1)
    {                                       /* if reception occur */
        clr_RI_1;                             /* clear reception flag for next reception */
        UART_BUFFER[u16CNT] = SBUF_1;
        u16CNT ++;
                riflag =1;
    }
    if(TI_1==1)
    {
        clr_TI_1;                             /* if emission occur */
    }
}


/****************************************************************************************************************
 * FUNCTION_PURPOSE: Main function

 !!! N76E003 UART1 pin also occupied by debug pin,
 please remove Nu-link or not in debug mode to test UART1 function.

 External UART1 connect also disturb debug download

 ***************************************************************************************************************/
void main (void)
{
    P12_PushPull_Mode;        // For I/O toggle display

#if 0
//for Simple use UART1 transmit out
        InitialUART1_Timer3(115200);
    while(1)
    Send_Data_To_UART1(0x55);

#else
// For interrupt setting check receive
        InitialUART1_Timer3(115200);
        set_ES_1;                    //For interrupt enable
        set_EA;

        while(1)
        {
            if (riflag)
            {
                    P12 = ~ P12;            //Receive each byte P12 toggle, never work under debug mode
                    riflag = 0;
            }
        }

#endif


}
void InitialUART1_Timer3(UINT32 u32Baudrate) //use timer3 as Baudrate generator
{
        P02_Quasi_Mode;        //Setting UART pin as Quasi mode for transmit
        P16_Quasi_Mode;        //Setting UART pin as Quasi mode for transmit

      SCON_1 = 0x50;       //UART1 Mode1,REN_1=1,TI_1=1
    T3CON = 0x08;       //T3PS2=0,T3PS1=0,T3PS0=0(Prescale=1), UART1 in MODE 1
        clr_BRCK;

#ifdef FOSC_160000
        RH3    = HIBYTE(65536 - (1000000/u32Baudrate)-1);          /*16 MHz */
        RL3    = LOBYTE(65536 - (1000000/u32Baudrate)-1);            /*16 MHz */
#endif
#ifdef FOSC_166000
        RH3    = HIBYTE(65536 - (1037500/u32Baudrate));              /*16.6 MHz */
        RL3    = LOBYTE(65536 - (1037500/u32Baudrate));                /*16.6 MHz */
#endif
    set_TR3;         //Trigger Timer3
}
SCON_1 = 0x50;       //UART1 Mode1,REN_1=1,TI_1=1


 T3CON = 0x08;       //T3PS2=0,T3PS1=0,T3PS0=0(Prescale=1), UART1 in MODE 1




#ifdef FOSC_160000
        RH3    = HIBYTE(65536 - (1000000/u32Baudrate)-1);          /*16 MHz */
        RL3    = LOBYTE(65536 - (1000000/u32Baudrate)-1);            /*16 MHz */
#endif
#ifdef FOSC_166000
        RH3    = HIBYTE(65536 - (1037500/u32Baudrate));              /*16.6 MHz */
        RL3    = LOBYTE(65536 - (1037500/u32Baudrate));              /*16.6 MHz */
#endif
  set_TR3;         //Trigger Timer3


 set_ES_1;                    //For interrupt enable

        set_EA;
串口1只能用定時器3，串口0只能做定時器1或3，但是串口0模式三只能用定時器1，串口零其他模式正常
還有一個比較重要的問題，由于ICP燒錄的時候，與串口一是重合的，由于是引腳復用的關系，所以串口功能發生作用時，就會出現燒錄不進去的情況，這時只需要讓串口收發不了數據就能燒錄程序了。































        聯系方式0755-82591179
傳真：0755-82591176
郵箱：vicky@yingtexin.net
地址：深圳市龍華區民治街道民治大道973萬眾潤豐創業園A棟2樓A08


































灵丘县|
阿拉善左旗|
莲花县|
肇州县|
永宁县|
饶河县|
水城县|
嫩江县|
田林县|
江口县|
瓮安县|
美姑县|
汕尾市|
黄梅县|
丰城市|
罗源县|
光泽县|
浙江省|
原平市|
德钦县|
汶上县|
泗洪县|
北流市|
西乌珠穆沁旗|
永年县|
陆川县|
三河市|
江陵县|
石阡县|
积石山|
平潭县|
宣城市|
綦江县|
潼南县|
凤翔县|
石河子市|
满洲里市|
南京市|
绥中县|
读书|
玉林市|
