ISP概述、工作原理及架構
從本月開始，我們要重點將新唐科技的ISP產品推薦給客戶，那么我們就要明白什么是ISP，ISD的工作原理及架構是怎樣的。
1、概述
ISP全稱Image Signal Processing，即圖像信號處理。主要用來對前端圖像傳感器輸出信號處理的單元，以匹配不同廠商的圖象傳感器。
ISP 通過一系列數字圖像處理算法完成對數字圖像的效果處理。主要包括3A、壞點校正、去噪、強光抑制、背光補償、色彩增強、鏡頭陰影校正等處理。ISP 包括邏輯部分以及運行在其上的firmware。

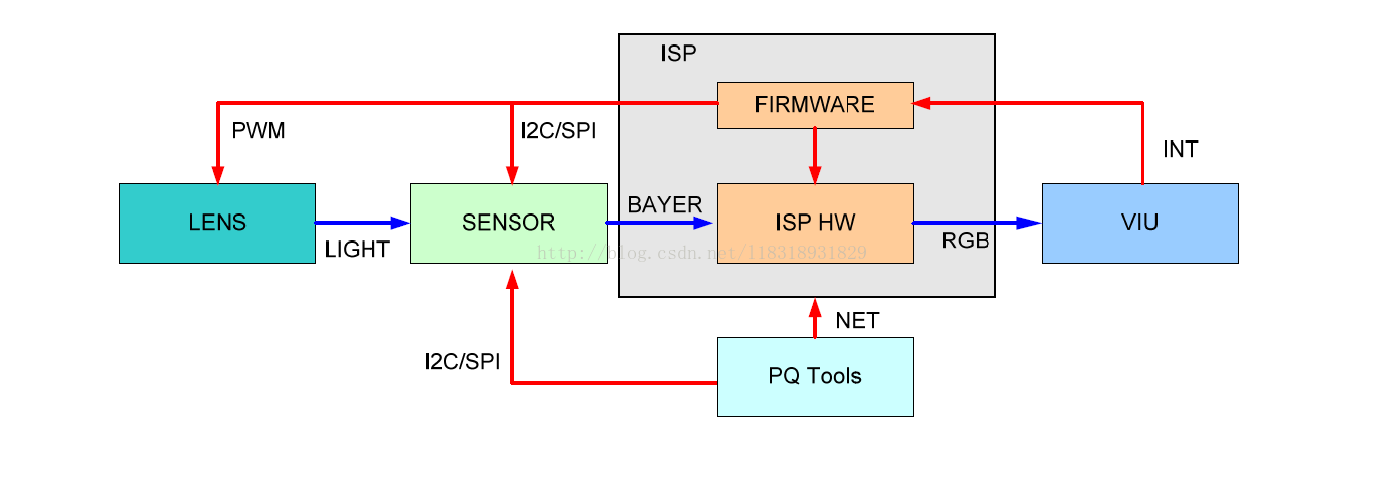

ISP 的控制結構如圖1-1 所示，lens 將光信號投射到sensor 的感光區域后，sensor 經過光電轉換，將Bayer 格式的原始圖像送給ISP，ISP 經過算法處理，輸出RGB 空間域的圖像給后端的視頻采集單元。在這個過程中，ISP 通過運行在其上的firmware 對ISP邏輯，lens 和sensor 進行相應控制，進而完成自動光圈、自動曝光、自動白平衡等功能。其中，firmware 的運轉靠視頻采集單元的中斷驅動。PQ Tools 工具通過網口或者串口完成對ISP 的在線圖像質量調節。
ISP 由ISP 邏輯及運行在其上的Firmware 組成，邏輯單元除了完成一部分算法處理外，還可以統計出當前圖像的實時信息。Firmware 通過獲取ISP 邏輯的圖像統計信息，重新計算，反饋控制lens、sensor 和ISP 邏輯，以達到自動調節圖像質量的目的。
2、架構

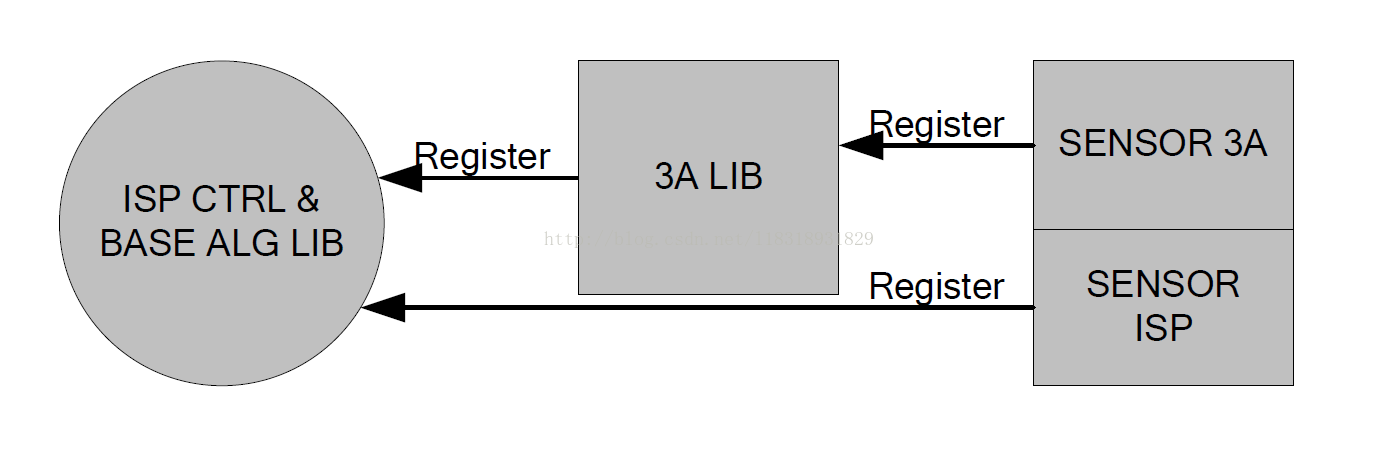

ISP 的Firmware 包含三部分，一部分是ISP 控制單元和基礎算法庫，一部分是AE/AWB/AF 算法庫，一部分是sensor 庫。Firmware 設計的基本思想是單獨提供3A 算法庫，由ISP 控制單元調度基礎算法庫和3A 算法庫，同時sensor 庫分別向ISP 基礎算法庫和3A 算法庫注冊函數回調，以實現差異化的sensor 適配。ISP firmware 架構如圖1-2 所示。
不同的sensor 都以回調函數的形式，向ISP 算法庫注冊控制函數。ISP 控制單元調度基礎算法庫和3A 算法庫時，將通過這些回調函數獲取初始化參數，并控制sensor，如調節曝光時間、模擬增益、數字增益，控制lens 步進聚焦或旋轉光圈等。
