串行通訊的基本方式
串行通訊主要用于單片機與外部其他計算機系統和外設之間的數據傳輸，以形成一個集檢測、控制、管理為一體的計算機控制網絡。串行通訊通常使用3根線完成：地線、發送線和接收線。串口通訊最重要的參數是波特率、數據位、停止位和奇偶校驗。對于兩個進行通信的端口，這些參數必須匹配。
1．波特率
串行通信的數據是按位進行傳送的，一般將機器每秒鐘傳送的二進制數碼的位數稱為波特率，單位為bps，即位/秒，比如1秒鐘傳送1位，就是1波特。用于說明數據傳送的快慢。
串行通信常用的標準波特率常用的為600、1200、2400、4800、9600、19200等等。若數據傳送速率為120字符/秒，而每一個字符幀已規定為10個數據位，則傳輸速率為120×10＝1200位/秒，即波特率為1200，每一位數據傳送的時間為波特率的倒數：
T＝1/1200＝0.833ms
2．異步通訊和同步通訊
在數據通訊中，要保證發送的信號在接收端能被正確地接收，必須采用同步技術。常用的同步技術有兩種方式，異步通訊和同步通訊。
(1) 異步通訊
異步通信是以字符為單位組成字符幀傳送的。發送端和接收端可以由各自的時鐘來控制發送和接收，這兩個時鐘彼此獨立，不需同步。如圖1所示。
圖1 異步通訊示意圖
在單片機中使用的是異步方式。每一字符幀由起始位、數據位、奇偶校驗位和停止位組成，異步通訊的數據格式如圖2所示。
圖2 異步通訊數據格式
起始位：起始位通常用“0”表示，位于字符幀開頭。
數據位：數據位通常包括5~8位數據，緊跟在起始位之后，先發送低位，后發送高位。
奇偶校驗位：奇偶校驗位用來檢驗數據傳輸過程中的正誤，位于數據位之后，只占一位。
停止位：停止位通常用“1”表示，便于接收端辨識下一幀數據的起始位。
(2) 同步通訊
同步通訊的基本形式包括2種，如圖3所示。
圖3 同步通訊的基本形式

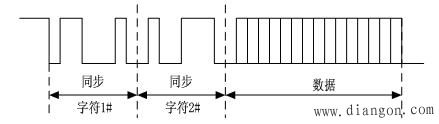

用同步通訊方式傳輸數據塊時，將需要傳送的字符順序連接起來組成一個數據塊，在數據塊前面加上特殊的同步字符作為數據塊的起始符號，接收端接收到同步字符后，開始接收數據塊，使收/發雙方同步。其數據格式如圖4。
圖4 同步通訊數據格式
3．串行通訊的制式
串行通訊中包含三種制式：單工方式、半雙工方式、全雙工方式。這三種制式可以通過圖5來觀察。其中著重注意全雙工方式，即雙向數據通訊方式。
圖5 串行通訊的制式
